Tragfähigkeiten, Vorbemessung und prüffähige statische Berechnungen
Wirth hilft Ihnen bei der Erstellung prüffähiger statischer Berechnungen für Dach- und Wandkonstruktionen. Dabei unterstützt Sie unser hauseigenes Ingenieurbüro bei allen baurelevanten Berechnungen bereits in der Angebotsphase.
Außerdem stellen wir unseren Kunden Software zum Zeichnen und Verwalten eigener Profile zur Verfügung.

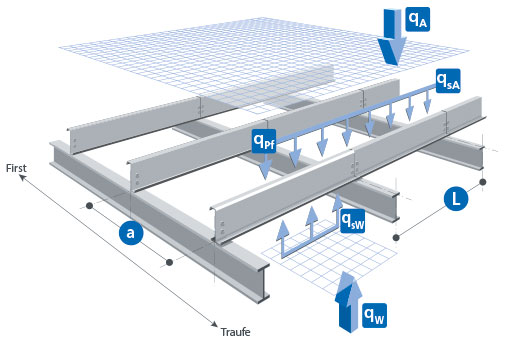

Statische Bemessungen im hauseigenen Ingenieurbüro
Unser Ingenieurbüro unterstützt Sie bereits ab der Angebotsphase mit Vorbemessungen zur Ermittlung der notwendigen Querschnitte und Tragfähigkeitswerte.
Selbstverständlich bieten wir Ihnen auch die Erstellung prüffähiger statischer Nachweise für Dachpfetten, Wandriegel, Traufriegel, Lichtbandzargen, Wechselprofile etc. Bitte senden Sie uns dazu ein ausgefülltes Anfrageblatt oder entsprechende Unterlagen mit den notwendigen Angaben.
Die statische Bemessung erfolgt bei uns mit dem Programm DA2N auf der Grundlage der DIN EN 1993-1-3 (EC3-1-3) einschließlich der Biegeknick- und Biegedrillknicknachweise. Das Programm DA2N erlaubt die Bemessung von Pfetten und Riegeln nach EC3 mittels des genauen Verfahrens nach Abs.10.1 oder des vereinfachten Verfahrens nach Anhang E. Wind- und Schneelasten werden in Abhängigkeit der Gebäudeabmessungen und der geografischen Lage nach EC1 ermittelt.
Planen und verwalten mit Software von WIRTH
Mit dem WIRTH Profil Manager und dem WIRTH Profil Designer bieten wir Ihnen alles, was Sie für die erfolgreiche Planung und Verwaltung Ihrer Bauprojekte im Stahlleichtbau benötigen. Beide Programme wurden speziell entwickelt, um Ihre Arbeit effizienter, präziser und einfacher zu gestalten. Profitieren Sie von unserer langjährigen Erfahrung und unserem tiefen Verständnis für die Anforderungen moderner Bauprojekte. Unsere Tools unterstützen Sie dabei, Konstruktionen zu planen, Materialien zu verwalten und Ihre Vorhaben zuverlässig umzusetzen.
Das ist Service rund um die Uhr!
Für unsere Kunden stellen wir die beiden Programme kostenlos zur Verfügung
WIRTH PROFIL-Manager
Mit dieser Zeichnungs-, Planungs-, Bestell- und Verwaltungssoftware behalten Sie Ihre Kant- und Stahlleichtprofile stets im Blick.
WIRTH PROFIL-Manager
Mit dieser Zeichnungs-, Planungs-, Bestell- und Verwaltungssoftware behalten Sie Ihre Kant- und Stahlleichtprofile stets im Blick.
Profilbibliothek und Profildatenbank
In der Profildatenbank sind unsererseits bereits häufig vorkommende Profilformen als Vorlage gespeichert. Nach dem Laden der Ihrem gewünschten Profil entsprechenden Form in die 2D Zeichnungsansicht können Sie die Profilvorlage bearbeiten.
Profilbearbeitung
Jedes einmal erstellte Profil kann in allen geometrischen und materialspezifischen Parametern verändert und so mit wenigen Mausklicks an das neue Bauvorhaben angepasst werden. Mit dem Abspeichern Ihrer Profile entsteht mit der Zeit Ihre persönliche Datenbank, aus der Sie erneut benötigte Profile auswählen, bearbeiten und neu anfragen oder bestellen können.
Sichtseitendarstellung
Die farbige Kennzeichnung in der 3D-Ansicht und der farbige Pfeil in der 2D-Darstellung zur Darstellung der Sichtseite verhindern Verwechslungen und erleichtern die Orientierung.
Material, Beschichtung und Farbe
Durch die direkte Anbindung des PROFIL-Mangers an das ERP-System haben Sie stets die Übersicht über verfügbare Materialqualitäten und –stärken sowie Korrosionsschutz- und Beschichtungsarten.
Umschläge, Lisenen und Standard-Nietlochungen
Mit nur einem Klick der rechten Maustaste gelangen Sie in das Menü zum Einfügen bzw. Entfernen von Umschlägen, Lisenen und Standard-Nietlochungen.
Ausstanzungen, Lochungen, Lochreihen
Ein spezielles Tool ermöglicht die komfortable Anordnung von Ausstanzungen, Lochungen und Lochreihen. Die automatische Verteilfunktion übernimmt die Anordnung der Lochungen über die Länge des Profils entsprechend Ihrer Angaben für den gewünschten Rand- und Lochabstand.
Plausibiltätsprüfung
Die integrierte Plausibilitätsprüfung gewährleistet, dass nur hestellbare Profile angefragt bzw. bestellt werden können, für die auch alle zur Produktion notwendigen Angaben vorliegen.
Anfrage-, Angebots-, Bestell- und Auftragbestätigungsfunktion
Nachdem alle benötigten Profile erstellt und in den Warenkorb gelegt wurden, können Sie diesen Online anfragen. Mit der Auftragsbestätigung erhalten Sie die gesamte Bestellung inklusive vermaßter Skizzenblätter der bestellten Profile als pdf-Dokument zum Ausdrucken für Ihre Unterlagen oder als Kopie für Ihre Montagekolonnen.
History-Funktion
Die History-Funktion mit ihren umfangreichen Such- und Filtermöglichkeiten erlaubt Ihnen den schnellen Zugriff auf alle seit der Installation des PROFIL-Managers erhaltenen Angebote, Bestellungen, den jeweiligen Bearbeitungsstatus, die erstellten Profile, deren Zuordnung zu verschiedenen Bauvorhaben, Preise, Rabatte ....
WIRTH PROFIL-Designer EC3
Treffen Sie eine Vorauswahl an Pfetten und Riegeln für Ihr Bauvorhaben schnell und komfortabel nach DIN EN 1993-1-3, Anhang E.
Eingabe der Lasten
- Direkte Eingabe der einwirkenden Lasten oder Ermittlung nach EC1 durch das Programm.
- Automatische Kombination der Lastfälle.
Berücksichtigung von Dachkonstruktionen und Gebäude-Innendruck
- Unterstützung von Flach-, Pult- und Satteldachkonstruktionen.
- Berücksichtigung von Gebäude-Innendrücken durch Öffnungen
Statisches System
- Auswahl des statischen Systems in Abhängigkeit von der Anzahl der überspannten Felder.
- Festlegung der Bauteillänge und Durchlauffaktoren für Dach- und Wandbekleidungen.
Achsenbezeichnungen
- Möglichkeit zur Bezeichnung von Binder- und Stützenachsen für bessere Übersicht.
Eigengewicht der Profile
- Automatische Ermittlung durch das Programm.
Wind- und Schneelastberechnung
Windlasten:
- Berücksichtigung geografischer Windlastzonen und Geländekategorien.
- Ermittlung für unterschiedliche Windeinflussbereiche.
Schneelasten:
- Geografisch genaue Ermittlung nach Schneelastzonen.
- Berücksichtigung des Norddeutschen Tieflands.
Material- und Profilwahl
- Festlegung der Materialgüte.
- Auswahl von Pfetten- und Riegelprofilen aus Profiltabellen.
Ausgabe von Ergebnissen
- Anzeige von Auslastungen und Verformungen für andrückende und abhebende Lasten.
- Darstellung der Schnittgrößen aller Lastfälle und -kombinationen.
- Anzeige maßgebender Querschnittswerte und zugehöriger Grenzmomente.
WIRTH PROFIL-Designer EC3
Treffen Sie eine Vorauswahl an Pfetten und Riegeln für Ihr Bauvorhaben schnell und komfortabel nach DIN EN 1993-1-3, Anhang E.
Eingabe der Lasten
- Direkte Eingabe der einwirkenden Lasten oder Ermittlung nach EC1 durch das Programm.
- Automatische Kombination der Lastfälle.
Berücksichtigung von Dachkonstruktionen und Gebäude-Innendruck
- Unterstützung von Flach-, Pult- und Satteldachkonstruktionen.
- Berücksichtigung von Gebäude-Innendrücken durch Öffnungen
Statisches System
- Auswahl des statischen Systems in Abhängigkeit von der Anzahl der überspannten Felder.
- Festlegung der Bauteillänge und Durchlauffaktoren für Dach- und Wandbekleidungen.
Achsenbezeichnungen
- Möglichkeit zur Bezeichnung von Binder- und Stützenachsen für bessere Übersicht.
Eigengewicht der Profile
- Automatische Ermittlung durch das Programm.
Wind- und Schneelastberechnung
Windlasten:- Berücksichtigung geografischer Windlastzonen und Geländekategorien.
- Ermittlung für unterschiedliche Windeinflussbereiche.
- Geografisch genaue Ermittlung nach Schneelastzonen.
- Berücksichtigung des Norddeutschen Tieflands.
Material- und Profilwahl
- Festlegung der Materialgüte.
- Auswahl von Pfetten- und Riegelprofilen aus Profiltabellen.
Ausgabe von Ergebnissen
- Anzeige von Auslastungen und Verformungen für andrückende und abhebende Lasten.
- Darstellung der Schnittgrößen aller Lastfälle und -kombinationen.
- Anzeige maßgebender Querschnittswerte und zugehöriger Grenzmomente.
